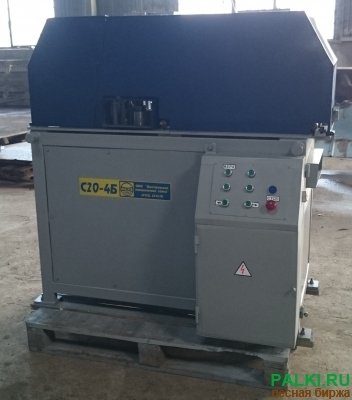

4-х сторонний продольно-фрезерный станок С20-4Б 330 000 рублей

Завод изготовитель производит 4-х сторонний продольно-фрезерный станок С20-4Б. Основные технические данные и характеристики:

2.1 Ширина обрабатываемой заготовки, мм
наибольшая 200
наименьшая 20
2.2 Толщина обрабатываемой заготовки, мм
наибольшая 65
наименьшая 11
2.3 Длина обрабатываемой заготовки, не менее, мм 900
2.4 Скорость подачи, м/мин. 6; 9; 11, 5
2.5 Количество шпинделей и ножевых валов, шт. 4
2.6 Частота вращения шпинделей и ножевых валов, об/мин. 6000
2.7 Посадочный диаметр вертикальных шпинделей, мм 32
2.8 Диаметр вертикальных фрез, мм
наибольший 160
наименьший 125
2.9 Диаметр ножевых валов, мм 125
3.0 Род тока электрической сети переменный, трехфазный
3.1 Частота тока, Гц 50
3.2 Напряжение сети, В 380
3.3 Количество электродвигателей, шт. 5
3.4 Суммарная мощность электродвигателей, кВт 13, 1
3.5 Габаритные размеры станка, мм:
длина 1380
ширина 860
высота 1340
3.6 Масса станка, кг 700
3.7 Показатели точности:
3.7.1 Отклонение плоскостности рабочей поверхности стола
На длине 1000 мм не более, мм 0, 2
3.7.2 Отклонение от прямолинейности рабочих поверхностей
направляющих линеек на длине 1000 мм не более, мм 0, 2
3.7.3 Радиальное биение опорного валка не более, мм 0, 12
3.7.4 Радиальное биение шпинделей не более, мм 0, 03
3.7.5 Торцовое биение опорной поверхности шпинделя под
инструмент не более, мм 0, 03
3.7.6 Отклонение от параллельности осей вращения
горизонтальных шпинделей рабочей поверхности стола
на длине 100 мм не более, мм 0, 04
3.7.7 Отклонение от перпендикулярности осей вращения
вертикальных шпинделей рабочей поверхности стола
на длине 100 мм не более, мм 0, 05
3.7.8 Отклонение от прямолинейности базовой пласти и
базовой боковой стороны образца на длине 1000 мм
не более, мм 0, 3
4
3.7.9 Отклонение от перпендикулярности боковых сторон
базовой пласти образца на длине 100 мм не более, мм 0, 25
3.7.10 Допуск на равномерность ширины и толщины
образца, мм 0, 3
3.8 Наибольшая толщина снимаемого слоя за один
проход, мм 2
3.9 Требования к заготовкам, поступающим на станок:
- заготовки должны отвечать требованиям ГОСТ 7315-98;
- влажность древесины не более 15%;
- порода древесины любая;
- допуск плоскостности базовой пласти на длине 1000 мм
не более, мм 0, 3
- допуск перпендикулярности смежных поверхностей
на длине 100 мм не более, мм 0, 3
- допуск перпендикулярности торцов к боковым
поверхностям на длине 100 мм не более, мм 0, 5

Видео работы станка можно посмотреть на нашем сайте: http://www.bmz-belgorod.ru/produktsiya/2-osnovnoj/17-stanok-chetyrjokhstoronnij-prodolno-frezernyj-s20-4b
